## 1.2 Taurus(Hi3516DV300)套件的硬件介绍

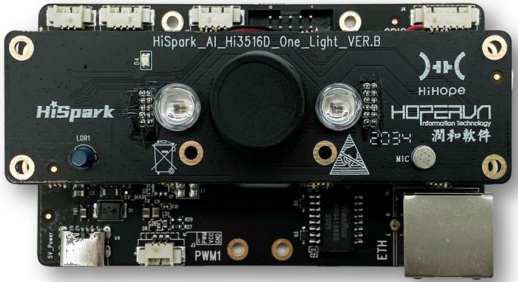

### 1.2.1 Taurus(Hi3516DV300)套件概述

<br/>

![](./figures/readme/Taurus%E5%BC%80%E5%8F%91%E6%9D%BF.png)

<br/>

* Taurus开发套件可以通过搭积木的方式组成USB计算棒、 AI Camera以及AI视频分析记录仪。该开发套件基于专用的Smart HD IP Camera芯片Hi3516DV300设计，该芯片集成了新一代ISP、业界最新的H.265视频压缩编码器、高性能NNIE引擎、1.0TOPS。

* 具有灵活的存储空间，标配32bit/1GB DDR3；标配8GB eMMC存储器；同时可外挂2TB SDX卡。

* 丰富的DIY扩展接口：I2C、UART、GPIO、PWM、ADC、NFC、JTAG等接口。

* 丰富的通信接口：灵活的Type-C通信兼容供电、可以通过USB和网口进行软件的更新。

* Ethernet调试接口，同步WiFi通信安全性、智能化处理分析，预留算法加密IC，为独立版权保驾护航。

### 1.2.2 Taurus(Hi3516DV300)套件-主板正面

<br/>

<img src="./figures/readme/Taurus%E4%B8%BB%E6%9D%BF%E6%AD%A3%E9%9D%A2.png" style="zoom:80%;" />

<br/>

* 基于Hi3516DV300的最小系统：32bit/1GB内存，8GB eMMC存储空间

* 预留算法加密IC

* 双色指示灯

### 1.2.3 Taurus(Hi3516DV300)套件-主板背面

<br/>

<img src="./figures/readme/Taurus%E4%B8%BB%E6%9D%BF%E8%83%8C%E9%9D%A2.png" style="zoom:80%;" />

<br/>

* UART0 Debug调试接口

* Micro HDMI接口

* Type-C通信接口，同时满足产品5V供电需求（与Sensor板兼容设计）

* 2路自定义按键及软件更新按键

### 1.2.4 Taurus(Hi3516DV300)套件-镜头板正面

<br/>

<img src="./figures/readme/senor%E6%9D%BF%E6%AD%A3%E9%9D%A2.png" style="zoom:80%;" />

<br/>

* 低功耗2.4G WiFi模组

* SD卡座，最大支持2TB SDXC卡

* 索尼高端安防低照度Sensor IMX335
* 星光级黑光低照度M12镜头，匹配IR-Cut底座

### 1.2.5 Taurus(Hi3516DV300)套件-镜头板背面

<br/>

<img src="./figures/readme/senor%E6%9D%BF%E8%83%8C%E9%9D%A2.png" style="zoom:80%;" />

<br/>

* 单声道差分MIC接口

* 适配8Ω/2W 1.25㎜端子小喇叭

* Type-C通信接口，同时满足产品5V供电需求（与Core板兼容设计）

### 1.2.6 Taurus(Hi3516DV300)套件-灯板正面

<br/>

<img src="./figures/readme/%E7%81%AF%E6%9D%BF%E6%AD%A3%E9%9D%A2.png" style="zoom:80%;" />

<br/>

* 红外补光灯x 2

* 高灵敏度光敏二极管

* 指示灯x 1

* 单声道驻极体表贴MIC

### 1.2.7 Taurus(Hi3516DV300)套件-灯板背面

<br/>

<img src="./figures/readme/%E7%81%AF%E6%9D%BF%E8%83%8C%E9%9D%A2.png" style="zoom:80%;" />

<br/>

* 蜂鸣器

* NFC模组扩展接口

* I2C接口x 2

<br/>

### 1.2.8 Taurus(Hi3516DV300)套件-扩展板正面

<br/>

<img src="./figures/readme/%E6%89%A9%E5%B1%95%E6%9D%BF%E6%AD%A3%E9%9D%A2.png" style="zoom:80%;" />

<br/>

* Type-C 5V/3A 供电接口

* Ethernet接口，支持RMII模式

* 标准JTAG接口

* PWM x 1

* ADC x 1

* GPIO x 4

* I 2C x 1

* UART x 1

### 1.2.9 Taurus(Hi3516DV300)套件-扩展板背面

<br/>

<img src="./figures/readme/%E6%89%A9%E5%B1%95%E6%9D%BF%E8%83%8C%E9%9D%A2.png" style="zoom:80%;" />

<br/>

* 兼容4寸、5.5寸LCD屏接口

* TP接口

<br/>
